· 对开关柜的运行不产生任何影响和无任何损害，同时对测量的信号进行TF卡存储和回放观察，配供的耳机可以听到放电的声音。

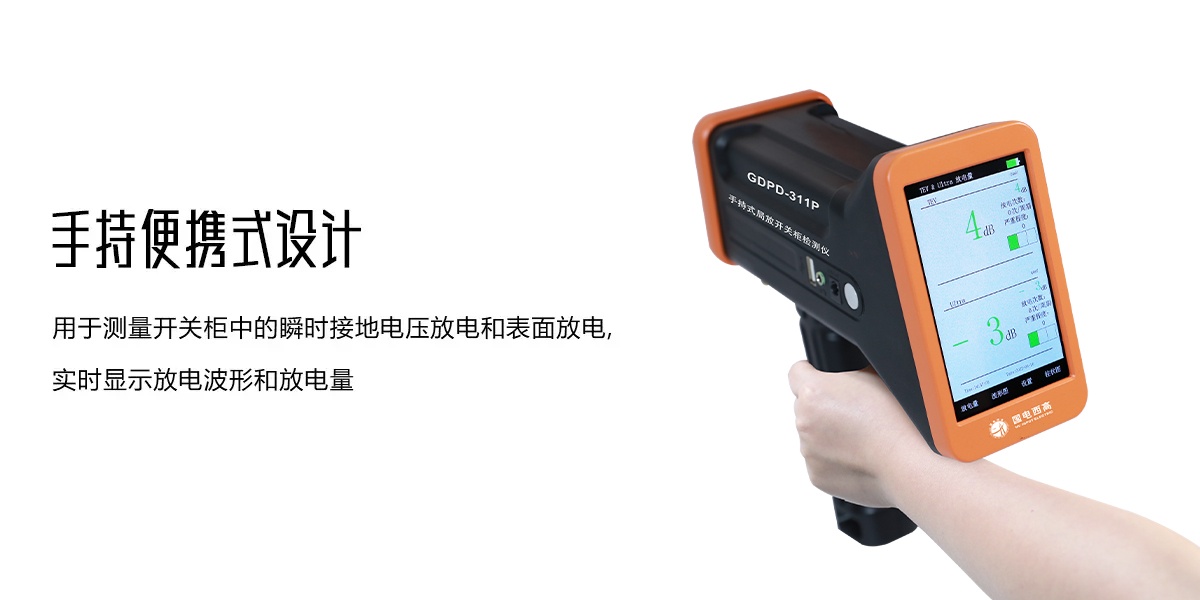

手持式开关柜局放检测仪用于检测和测量开关柜中的瞬时接地电压放电和表面 放电，并在液晶屏上实时显示放电波形和放电量。该仪器采用手枪便携式设计， 可以直接在开关柜外壳扫描检测，对开关柜的运行不产生任何影响和无任何损 害，同时对测量的信号进行
TF 卡存储和回放观察，并利用配供的耳机可以听到放电的声音。

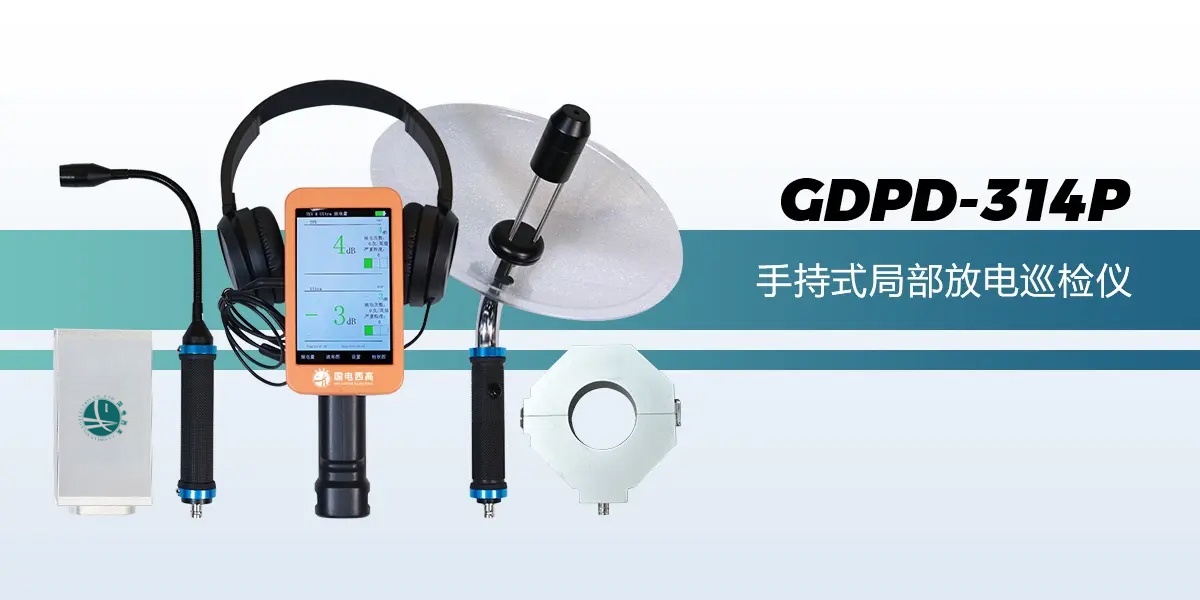

| GDPD-313P | GDPD-314P | ||||
| 主机 | 显示屏： | 4.3 寸彩色 TFT LCD 电容式触摸屏 | 主机 | 显示屏： | 4.3 寸彩色 TFT LCD 电容式触摸屏 |
| 信号输入通道： | TEV×1，空气耦合式超声波×1 | 信号输入通道： | TEV、HFCT/UHF×1，空气耦合式超声波×1 | ||
| 电源接口： | DC 12V | 电源接口： | DC 12V | ||
| 耳机接口： | 3.5mm | 耳机接口： | 3.5mm | ||
| 数据存储： | 支持 TF 卡存储导出 | 数据存储： | 支持 TF 卡存储导出 | ||
|
电池： |
12V，2500mAH |
电池： |
12V，2500mAH | ||
| 操作时间： | 大于4小时 | 操作时间： | 大于4小时 | ||
| 重量： | <1kg | 重量： | <1kg | ||
| 尺寸： |
机身尺寸： 240mm×240mm×80mm |
尺寸： |
机身尺寸： 240mm×240mm×80mm 手柄尺寸：146mm×46.5mm×40mm |
||

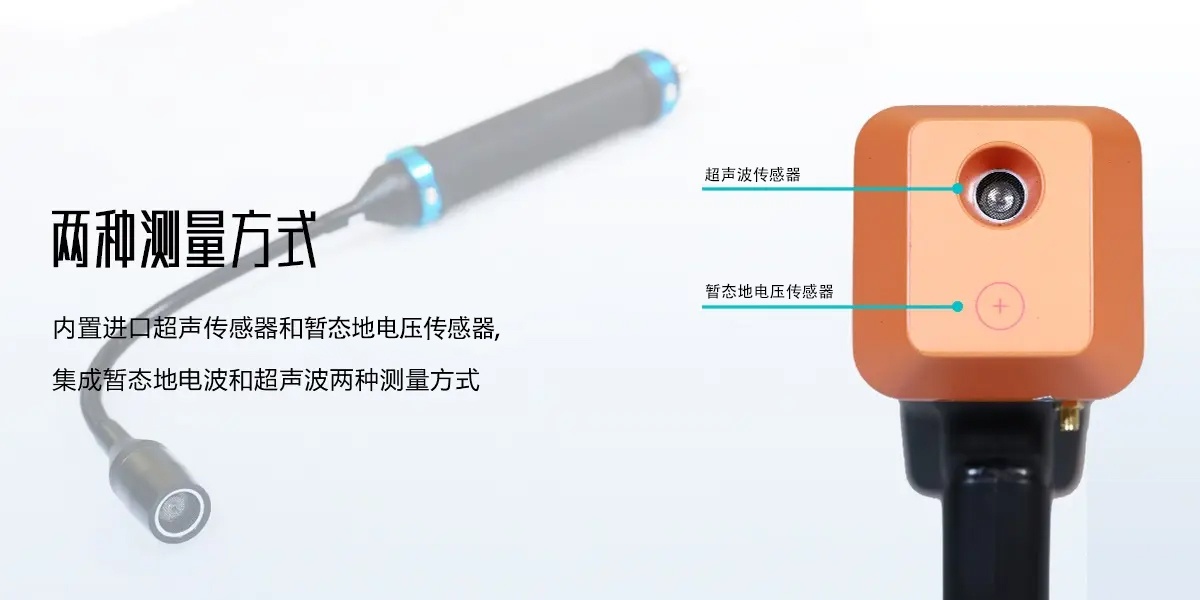

| TEV 测量 | 传感器类型： | 电容耦合式 |

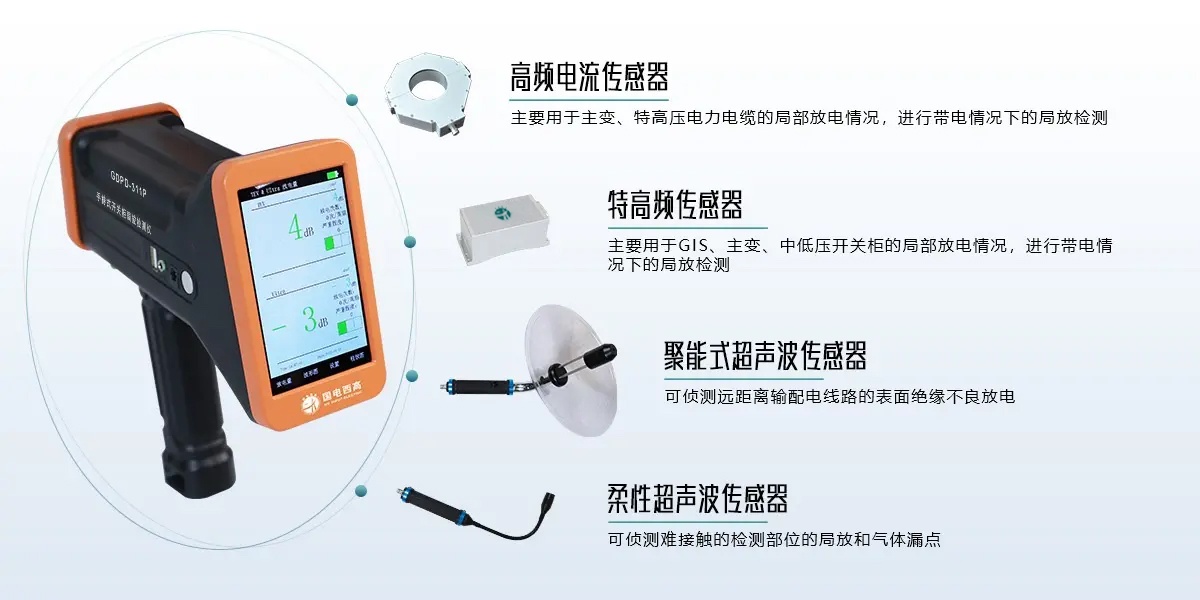

TEV、HFCT/UHF 测量 |
内置TEV传感器 | |
| 传感器安装方式： | 内置式 | 频率范围： | 10MHz～100MHz | ||
| 频率范围： | 10～100MHz | 测量范围： | 0～50dB | ||
| 测量范围： | 0～50dB | 精度： | ±1dB | ||
| 精度： | ±1dB | 分辨率： | 1dB | ||
| 分辨率： | 1dB | 外置HFCT传感器 | |||
|
超声波测量 |
传感器类型： | 空气耦合式 | 频率范围： | 500kHz～30MHz | |
| 传感器规格： | 内置式/外置式 | 检测灵敏度： | 10pC | ||
| 谐振频率： | 40kHz±1kHz | 分辨率： | 1pC | ||
| 测量范围： | -10dBuV～70dBuV | 信号传输方式： | 50Ω同轴电缆 | ||
| 灵敏度： |
-68dB（40.0kHz 时， |
外置UHF传感器 | |||
| 精度： | ±1dB | 频率范围： | 300MHz～1500MHz | ||
| 分辨率： | 1dB | 检测灵敏度： | 1pC | ||
| 电源 | 正常工作时间： | 大于 4 小时 | 分辨率： | 1pC | |
| 电池保护： | 当测量到低电压时，请及时充电。 | 超声波测量 | 传感器类型： | 空气耦合式 | |
|
电池充电器 |
额定电压： | 100-240V | 传感器规格： | 内置式/外置式 | |
| 频率： | 50/60Hz | 谐振频率： | 40kHz±1kHz | ||
| 充电电压： | 12V | 测量范围： | -10dBuV～70dBuV | ||
| 充电电流： | 0.5A | 灵敏度： |
-68dB（40.0kHz时， 0dB=1 Volt/μbarrms SPL） |
||
| 工作温度： | 0-55℃ | 精度： | ±1dB | ||
| 完全充电所需时间： | 约7小时 | 分辨率 | 1dB | ||
| 电源 | 正常工作时间： | 大于 4 小时 | |||
| 电池保护： | 当测量到低电压时，请及时充电。 | ||||
| 电池充电器 | 额定电压： | 100-240V | |||
| 频率： | 50/60Hz | ||||
| 充电电压： | 12V | ||||
| 充电电流： | 0.5A | ||||
| 工作温度： | 0-55℃ | ||||
| 完全充电所需时间： | 约7小时 | ||||
