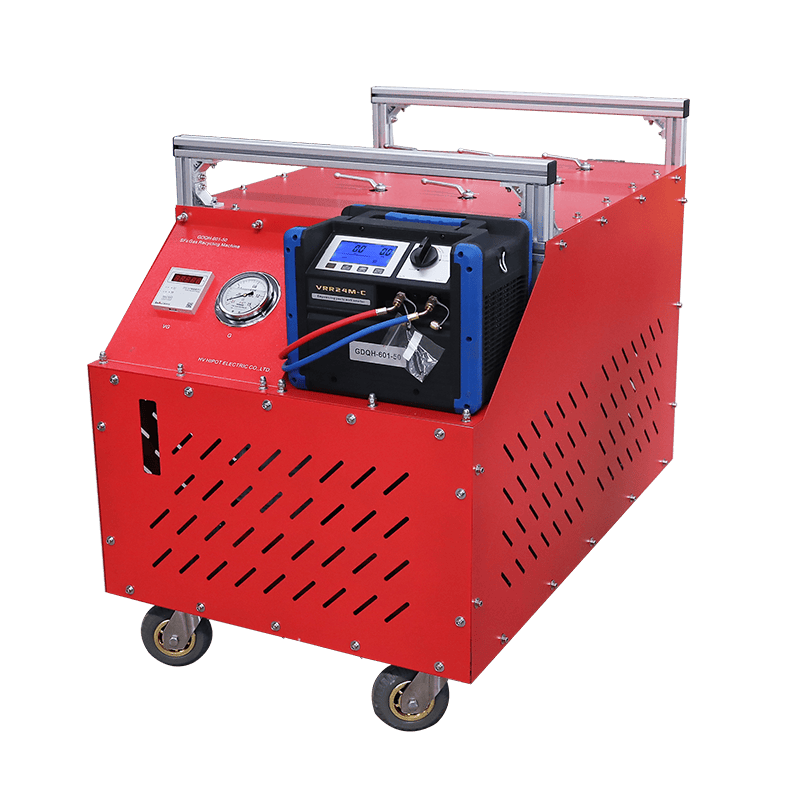

GDQH-601-50系列 SF6气体回收装置

本装置系用于SF6气体绝缘电气设备的制造、使用及科研部门从SF6设备中回收，净化SF6气体，并有抽真空及充气能力的专用设备。

主要功能
1、该设备能对SF6电器开关抽真空并测定真空度。
2、能对SF6电器开关充入SF6气体。
3、能对SF6电器开关的气体进行回收。
4、能对回收的SF6气体水分净化处理。
5、存储SF6气体。

主要元件
1、真空泵    VRD-24   28m3/h @ 60Hz  0.5Pa
2、压缩机    GDQH-301H    6.75m3/h
3、净化系统   D48滤芯 5A吸附剂。
4、冷却系统   风冷机组
5、存储罐     50L容器
6、阀门valve：球阀ball-valve 3-365R01    DN20
7、控制系统control system:可进行装置的各项操作和仪表监视。
8、连接管道    DN10高压软管M20*1.5。
